Kfz-Vielfachtester und Messgerät

ab 99,00 € *

inkl. MwSt. zzgl. Versandkosten

Verpackung:

  • 034401-001
eine sehr gute Ergänzung zu einfach Zündlichtpistolen ohne Schließwinkeltester... mehr
Produktinformationen "Kfz-Vielfachtester und Messgerät"



eine sehr gute Ergänzung zu einfach Zündlichtpistolen ohne Schließwinkeltester und ohne Drehzahlmesser! Ein tolles Gerät - aber nur mit englischer Bedienungsanleitung - dadurch  wird es nur für den Export verkauft !!

Funktionen
  • Motordrehzahl
  • Schließwinkelanzeige
  • Voltmessung
  • Widerstandsmessung
  • Amperemessung
  • Prüfen des Unterbrechers




Anwendungsbeschreibung

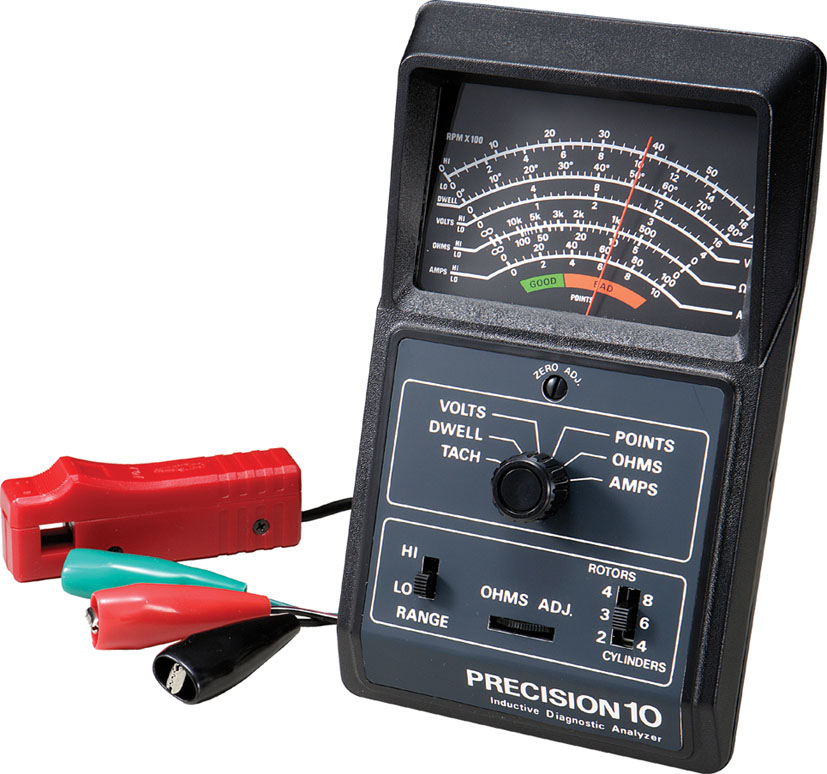

Der Diagnostic Analyzer ist ein Vielfachmessgerät speziell für den Kfz-Bereich zeigt auf einer großen Skala mit ca. 57 x 97mm all dies an:


Um die Motordrehzahl angezeigt zu bekommen brauchen sie nur die Induktiv-Klemme auf das Zündkabel klemmen. Dies kann sogar bei laufendem Motor geschehen. Sie können dabei zwischen zwei Bereichen wählen. Einmal die Anzeige für niedrige Drehzahlen bis 1600 U/min in entsprechender Präzision. Oder für höhere Drehzahlen bis 6000 U/min.
Durch die induktive Zündimpulsabnahme am Zündkabel ist diese Messung unabhängig von der Anzahl der Zylinder. Dies unterscheidet dieses Gerät von anderen, preiswerteren Geräten.

Mit einem Drehregler stellen Sie von Drehzahlanzeige auf Schließwinkelanzeige. Hierzu wird die schwarze Krokodilklemme auf  Masse geklemmt, die rote Krokodilklemme wird am Zündverteiler angeklemmt. Der Schließwinkel bedeutet die Grad Kurbelwinkel während der der Unterbrecher geschlossen ist. Die geforderten Daten liefert der Fahrzeughersteller. Die Anzeige reicht von 0-80Grad in
übersichtlichen 2-Grad-Schritten.


Desweiteren werden mit diesem Gerät Voltmessungen von 0-4Volt bzw. von 0-16Volt angezeigt.


Eine Widerstandsmessung, angezeigt in Ohm, ebenfalls in zwei möglichen Skalenbereichen wählbar von 0 über 10, 20, 50, 100 bis unendlich bzw. von 0 über  500, 1kOhm, 5kOhm, 10kOhm bis wiederum unendlich ist ein weiterer Messbereich dieses Gerätes.


Zusätzlich kann noch, ebenfalls zweistufig, eine Amperemessung von 0 bis 10 bzw. von 0-100 Ampere durchgeführt werden.

Und zum Abschluss ist noch das Prüfen des Unterbrechers auf seinen Zustand möglich.

All diese Einstellungen erfolgen über einen Drehregler, einen Dreifachumschalter für die Zylinderanzahl (Schließwinkeltester), den Skalenumschalter "niedrig - hoch", dem Drehregler für die Ohmmessung und was technisch sehr gut gelöst ist, eine Nullpunktjustierschraube für alle Messungen. Damit kann das Gerät immer nachjustiert werden, was wie einer Eichung oder Kalibrierung entspricht. Für den Betrieb sind zwei einfach AA Batterien notwendig (im Lieferumfang enthalten).



Hinweis:
Optional können Sie einen passenden Kunststoffkoffer mit Noppen-Schaumstoffeinlage zu einem Angebotspreis dazuwählen.
Ideal zum sicheren Lagern oder Transport dieses Produkts. Die Koffer stammen aus deutscher Produktion!
Sollten Sie vielleicht für andere Werkzeuge, die Sie bereits besitzen, noch einen solchen Koffer benötigen, so finden Sie diese in verschiedenen Größen in der Shop-Kategorie: Kleinigkeiten-Flomarkt
